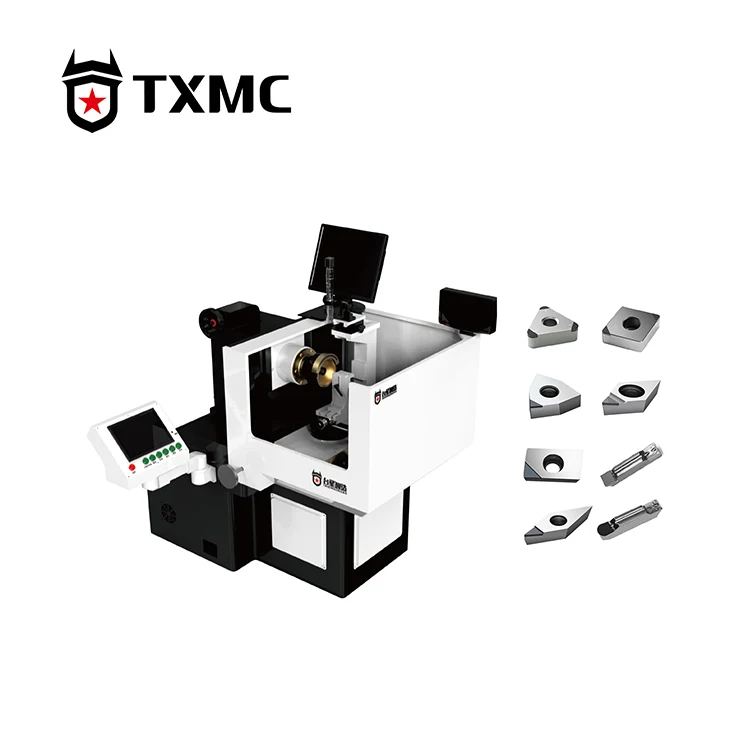

Manuell PCD Inserts Slipmaskin

TXMC är en tillverkare av manuella PCD-slipmaskiner, specialiserade på verktygsslipmaskiner, universella verktygsslipmaskiner och precisionsmaskiner. Genom oberoende forskning och utveckling har TXMC utvecklat över sextio typer av utrustning för omslipning av verktyg. Den betjänar över femtio länder och är en ledande global tillverkare i branschen.
Modell: TX-M6

Skicka förfrågan

Produktbeskrivning

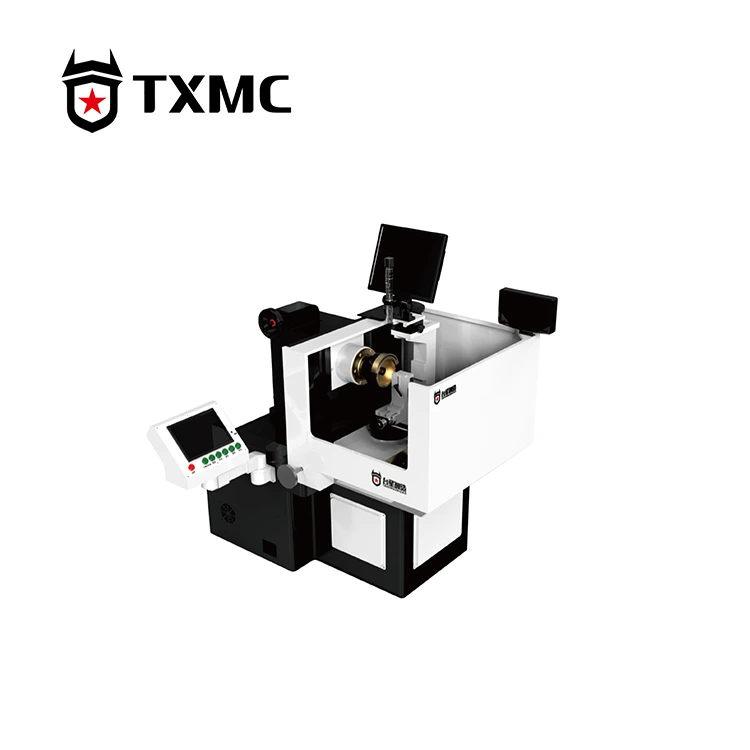

Den hållbara manuella PCD-slipmaskinen TX-M6 är också en manuell precisionsslipmaskin, designad för högprecisionsbearbetning av PCD-, CBN- och hårdmetallverktyg. Den balanserar maskinnoggrannhet, strukturell styvhet, enkel användning och produktionseffektivitet. Maskinen har innovativt en smart CCD-kamera, som möjliggör godtycklig planering av radie (R) vinkelmarkeringar. Den integrerar praktiska funktioner som vinkelmätning och parallell linjejämförelse, och anpassar sig snabbt till bearbetningsbehoven hos icke-standardiserade verktyg.

Maskinkroppen är gjord av ett enda stycke högkvalitativt gjutgods och har en tryckbeständig strukturell design. Naturlig åldringsbehandling förbättrar stabiliteten och minskar deformationen samtidigt som den bibehåller utmärkt noggrannhet. Inkluderandet av importerade linjära omkodare och vinkelkodare förbättrar precisionen. Det oberoende byggda operativsystemet tillåter också klienter att programmera maskinen efter behov, vilket gör den mer bekväm och effektiv.

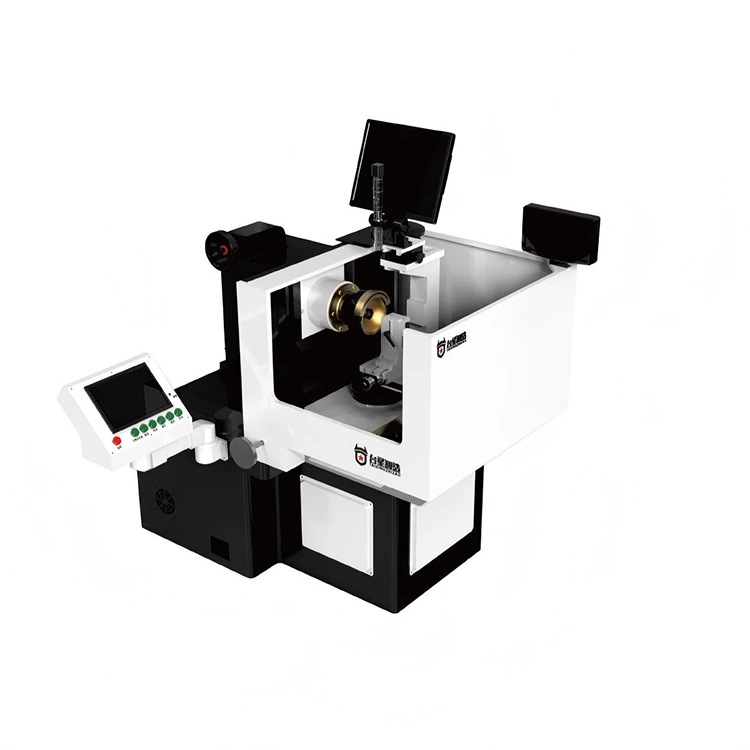

Manual PCD Inserts Grinding Machine

Produktparameter

X-axelns resa	300 mm	C-axelns resa	±110°
X-axelns upprepade positioneringsnoggrannhet	0,01 mm	C-axelns upprepade positioneringsnoggrannhet	0,01°
Y-axel joumey	100 mm (manuell)	C-axelbromsmetod	Skivbroms aktiverad
Y-axelns upprepade positioneringsnoggrannhet	0,002 mm	Fixtur X-axel	65 mm
Max körhastighet på två axlar	300 mm/s	FixtureX-axelns rakhet	0,01 mm
Spindelvinkelrörelse	-5° till 25° (manuell)	Fixtur Y-axel	65 mm
Spindelrotationsmetod	elektrisk spindel	Fixtur Y-axel rakhet	0,01 mm
Spindelkraft	3KW	Visuellt avbildningsområde	R0,05-R10 (justerbar)
Spindelhastighet	6000 RPM	Dimensionera	120120180 cm
Slipskivans inre diameter	40 mm	Maskinens vikt	1800 kg
slipskivans ytterdiameter	Φ100-Φ200 mm	Kylningsmetod	Vattenkylning

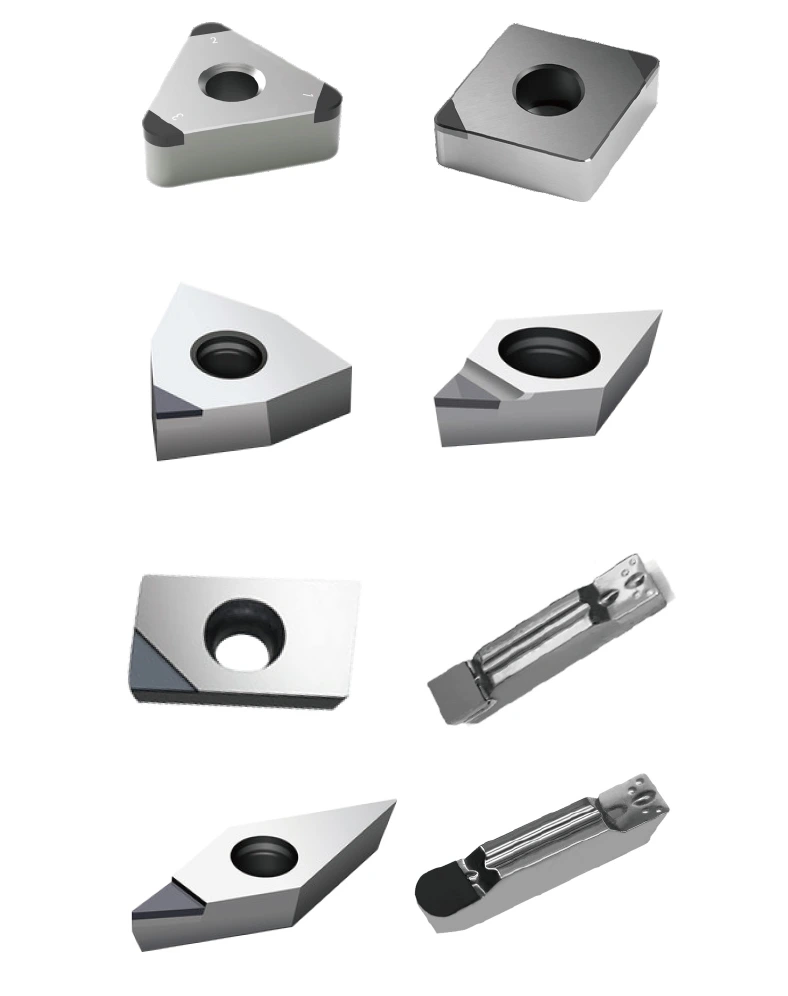

Manual PCD Inserts Grinding Machine

Valfria tillbehör

Den manuella PCD Inserts-slipmaskinen kan också utrustas med andra tillbehör, såsom en CBN negativ fasmaskin, en rundstavsslipenhet och en negativ fasningsfixtur. Det medföljande 60-liters forcerade påsfiltret har en speciell filtreringsdesign som ger extremt hög filtreringsnoggrannhet. Med ett lämpligt tätningsringarrangemang kan den uppnå 100 % läckagefri drift, vilket helt uppfyller olika bearbetningskrav.
