CNC-slipmaskin för perifera skär

Som en av de främsta inhemska tillverkarna av CNC Peripheral Inserts Grinding Machines har TXMC sitt huvudkontor i Wenling, Zhejiang. Med över 20 års verktygsexpertis hanterar den hela kedjan från FoU till handel, och betjänar 128 länder. Dess produktsortiment inkluderar precisionsslipmaskiner för borrkronor, kranar, svarvverktyg och kringutrustning, och TXMC ser fram emot att skapa framtida värde med dig.

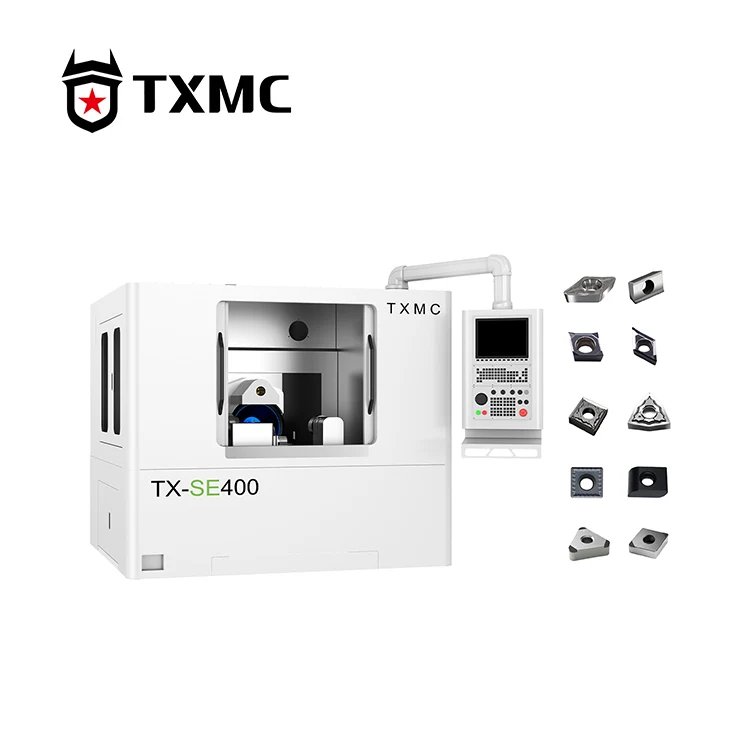

Modell: TX-SE400

Skicka förfrågan

Produktbeskrivning

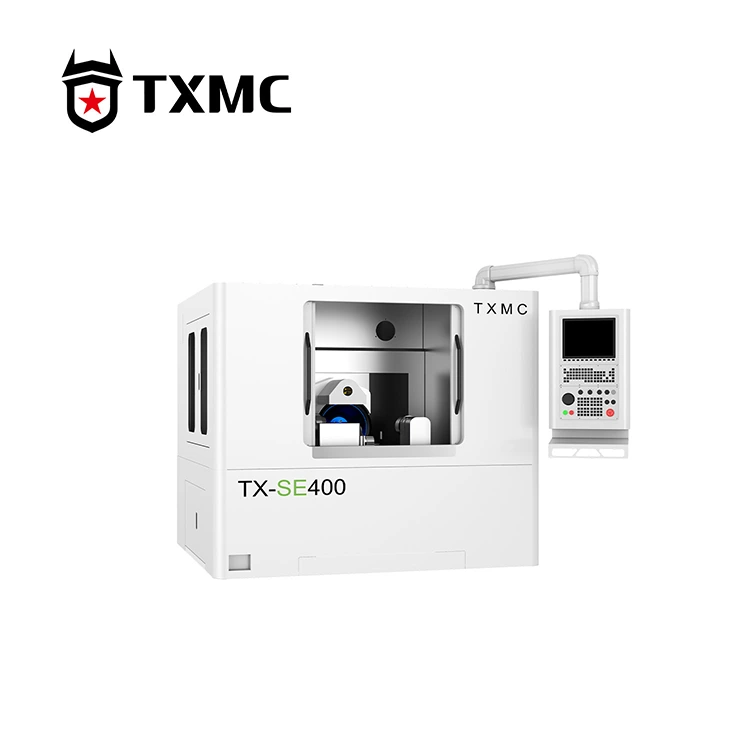

TXMC-märket TX-SE400 CNC Peripheral Inserts Grinding Machine är en specialiserad maskin för att slipa de perifera kanterna på vändskär. Den möjliggör inte bara enkelsidig avfasning av skär utan utvecklar också innovativt skärslipningsmöjligheter som inte är standard. För slipning av komplexa kurvor och evolventer kan bearbetningsinställningar göras med ett enda klick genom att importera ritningar.

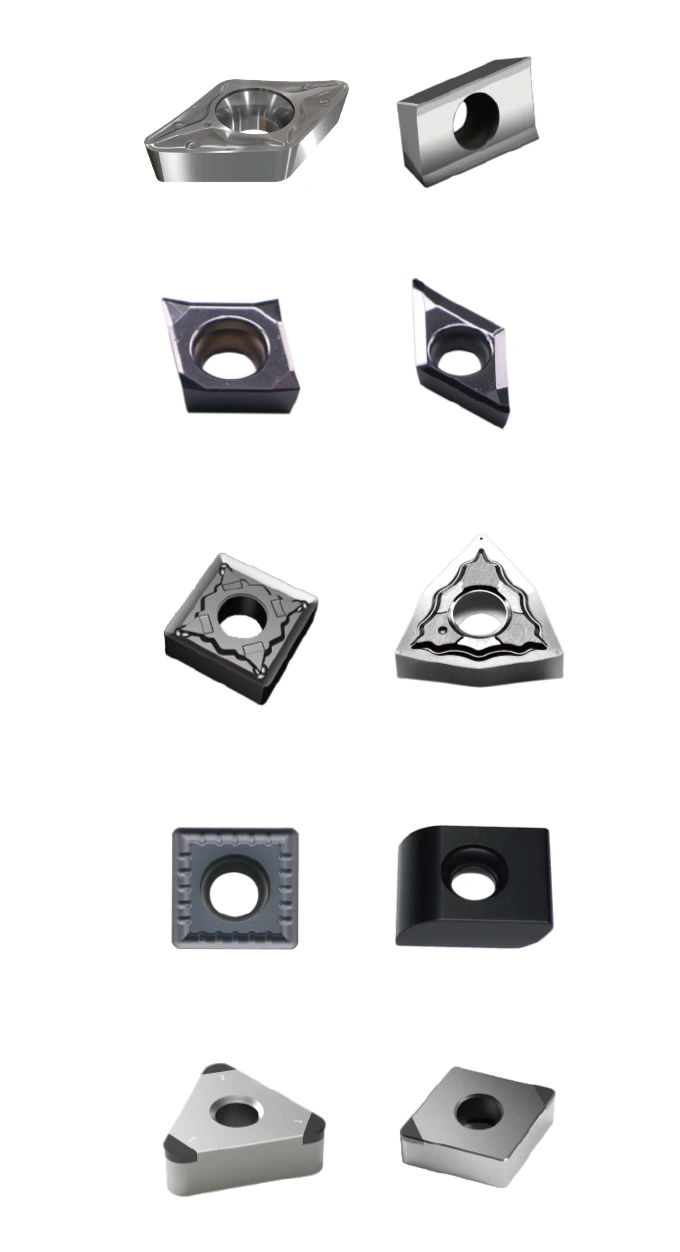

CNC Peripheral Inserts Grinding Machine

Produktparameter

Minsta inskrivna cirkel av insats	2,8 mm	Maximal rotationshastighet för B-axeln	360°/S
Maximal omskriven cirkel av insats	40 mm	B-axelns positioneringsnoggrannhet	0,005°
Slipskivans diameter	400 mm	B-axelns upprepade positioneringsnoggrannhet	0,002°
Max spindelhastighet	2000 r/min	C-axelns rotationsområde	-90°~ +28°
Spindelmotoreffekt	5,5KW	Maximal rotationshastighet för C-axeln	150°/S
X-axelns resa	100 mm	C-axelns positioneringsnoggrannhet	6 bågsekunder
X-axelns maximala rörelsehastighet	10 000 mm/min	Maximal klämtjocklek	25 mm
X-axelns positioneringsnoggrannhet	0,002 mm	Spänntryck	500~9000N
X-axelns upprepade positioneringsnoggrannhet	0,001 mm	Tryckluftstryck	0,6 MPa
Y-axel joumey	200 mm	Justeringsläge	Online justering
Y-axelns maximala rörelsehastighet	10 000 mm/min	Total elektrisk effekt	30 KVA
Y-axelns positioneringsnoggrannhet	0,002 mm	Maskinens vikt	4000 kg
Y-axelns upprepade positioneringsnoggrannhet	0,001 mm	Mått	230x195x195cm

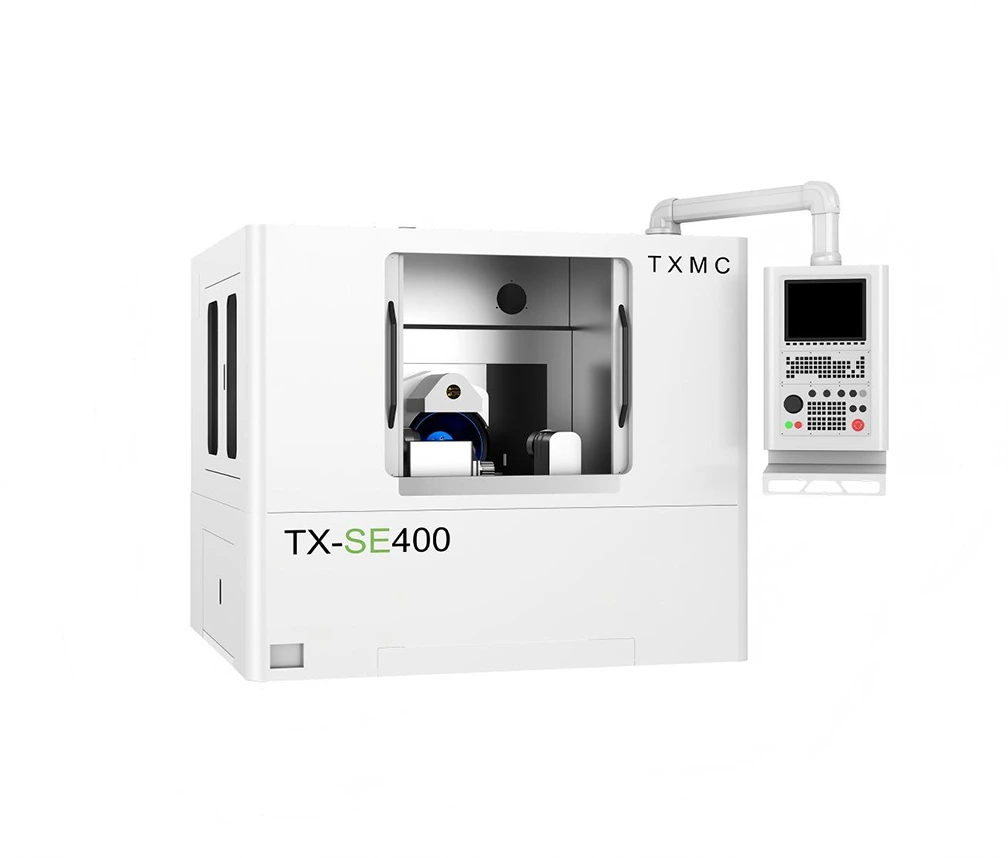

CNC Peripheral Inserts Grinding Machine

Läs mer

CNC-slipmaskinen för perifera skär har en extremt fördelaktig konfiguration. X- och Y-axlarna använder HIWIN högprecisionsrullstyrningar med Akribis linjärmotorer, B-axeln använder en DD-direktdriven motor med en patenterad konstruktion, och C-axeln använder ett snäckväxelbord med en vinkelkodare för tidsnät för att uppnå en repeterbar noggrannhet på 6 bågsekunder. Den totala konstruktionen ger minimalt buller, låga vridmomentfluktuationer, extremt hög styvhet och långvarig underhållsfri drift. Den 5,5KW synkrona elektriska spindeln med högt vridmoment använder kontinuerlig vridmomenthantering, vilket ger överlägsen styvhet, vibrationsbeständighet och livslängd, vilket resulterar i ökad skärkraft och tystare drift. Den är utrustad med en KEYENCE-sond, som gör att den kan mäta skärets yttre omkretsdimensioner och makrokompensera mitten, vilket säkerställer konsistens i den inskrivna cirkeln och släppningsvinkeldimensionerna.
