CNC skär slipmaskin bearbetning rund blad

TXMC:s Kina-fabrik har länge fokuserat på att tillverka CNC-slipmaskiner för bearbetning av runda blad och verktyg för omslipning av verktyg. Med ett professionellt FoU-team och strikt kvalitetskontroll tillhandahåller vi stabila, exakta och effektiva verktygslösningar över hela landet. Vår utrustning används framgångsrikt i branscher som hårdvara och fordon, och tjänar ett starkt rykte genom teknisk innovation och hantverk.
Modell: TX-MD400 PLUS

Skicka förfrågan

Produktbeskrivning

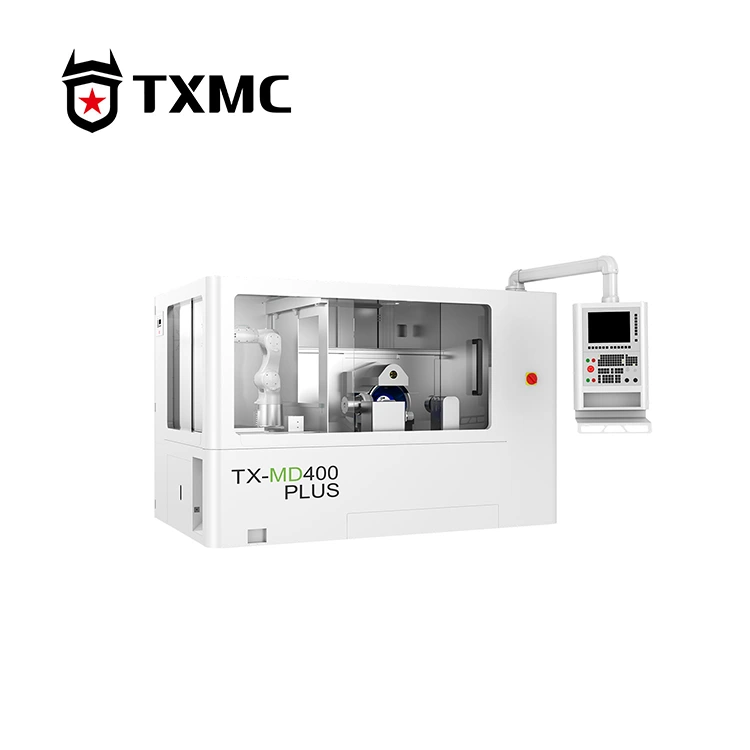

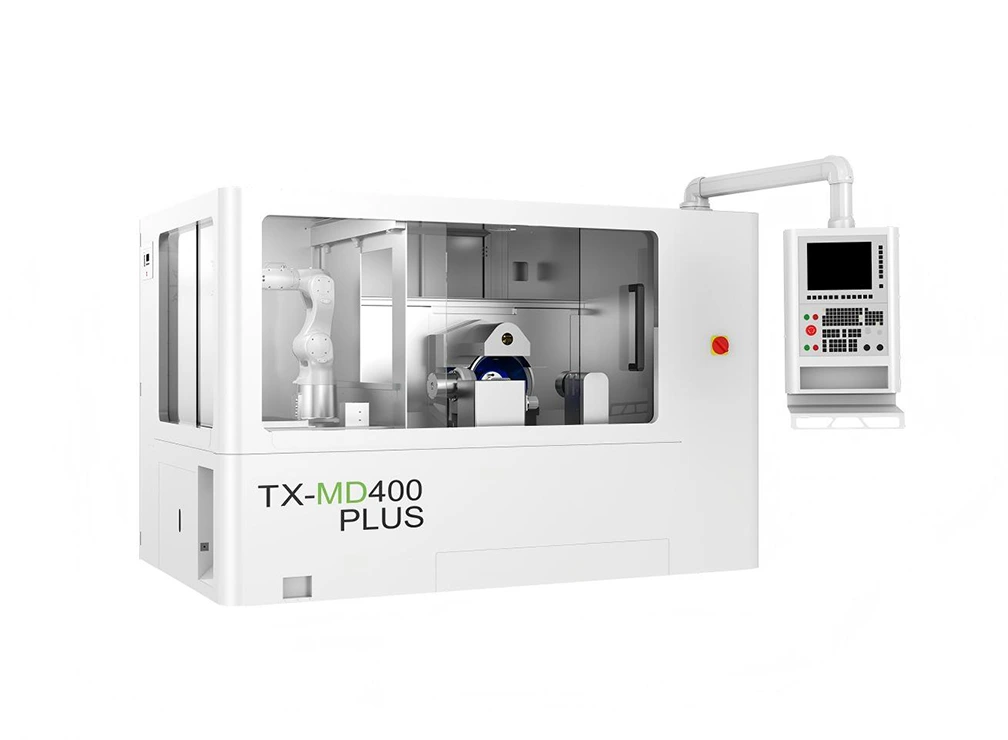

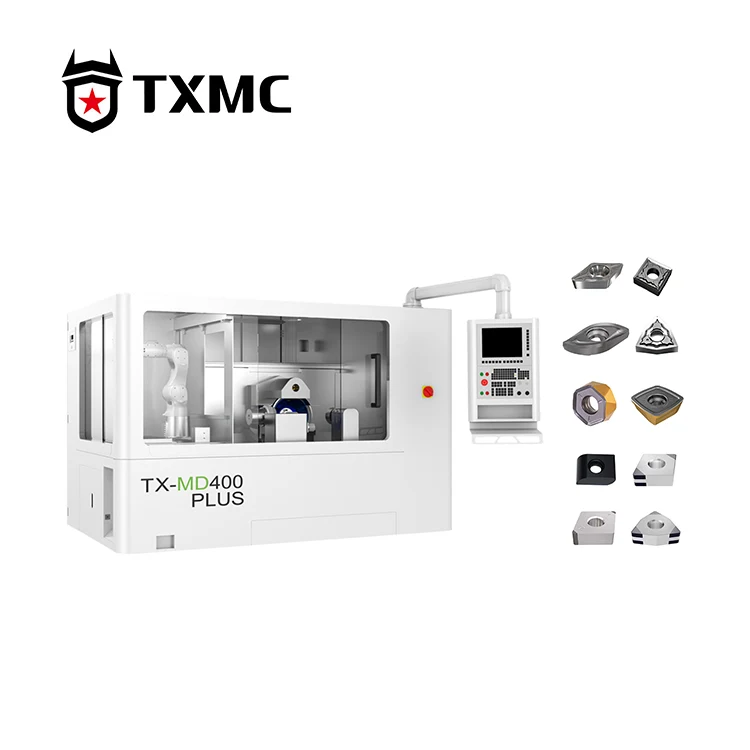

TXMC-märket TX-MD400 PLUS CNC Inserts Grinding Machine Processing Round Blade är designad speciellt för slipning av vändskär och kan slutföra dubbelsidig avfasning i en enda uppsättning. Maskinen har en unik icke-standardiserad skärslipningskapacitet som möjliggör snabba bearbetningsinställningar för komplicerade kurvor, evolventer och andra specifika slipbehov genom att helt enkelt importera ritningar. Den har också en databas med specifikationer för alla ISO-standardskär, vilket gör att operatörer enkelt kan utföra skärbearbetning genom att mata in lämpliga parametrar baserat på processbehov.

Water Cooled Model Automatic Cutters Grinding Machine

Produktparameter

Minsta inskrivna cirkel av insats	2,8 mm	Maximal rotationshastighet för B-axeln	360°/S
Maximal omskriven cirkel av insats	40 mm	B-axelns positioneringsnoggrannhet	0,005°
Slipskivans diameter	400 mm	B-axelns upprepade positioneringsnoggrannhet	0,002°
Max spindelhastighet	2000 r/min	C-axelns rotationsområde	-90°~ +28°
Spindelmotoreffekt	12KW	Maximal rotationshastighet för C-axeln	150°/S
X-axelns resa	160 mm	C-axelns positioneringsnoggrannhet	6 bågsekunder
X-axelns maximala rörelsehastighet	10 000 mm/min	Maximal klämtjocklek	25 mm
X-axelns positioneringsnoggrannhet	0,002 mm	Spänntryck	500~9000N
X-axelns upprepade positioneringsnoggrannhet	0,001 mm	Tryckluftstryck	0,6 MPa
Y-axel joumey	580 mm	Justeringsläge	Online justering
Y-axelns maximala rörelsehastighet	10 000 mm/min	Total elektrisk effekt	30 kVA
Y-axelns positioneringsnoggrannhet	0,002 mm	Maskinens vikt	6000 kg
Y-axelns upprepade positioneringsnoggrannhet	0,001 mm	Mått	295x190x211cm

Water Cooled Model Automatic Cutters Grinding Machine

Läs mer

CNC Inserts Grinding Machine Processing Round Blade har förbättrade kärnkonfigurationer. X- och Y-axlarna använder THK-rullstyrningar med hög precision med Akribis linjärmotorer, medan B- och C-axlarna använder DD-direktdrivna motorer med en patenterad struktur som ger lågt ljud, lågt vridmomentvariation och ultrahög styvhet, vilket möjliggör långtidsunderhållsfri drift. När det gäller kraft har den en 12kW Taiwan synkron elektrisk spindel som säkerställer styvhet, stöttålighet och uthållighet genom konstant vridmomentkontroll, vilket resulterar i ökad slipkraft och tystare drift. Den använder KEYENCE-sonder för att noggrant mäta skärverktygets yttre omkrets och makrokompensera centrum för exakta inre cirkeldimensioner. Maskinkroppen är gjord av grått gjutjärn av HT300 kvalitet, som är strukturellt stabilt och inte lätt deformeras efter naturlig åldringsbehandling och har utmärkt stöttålighet.

Hot Tags: kvalitet CNC Inserts Slipmaskin Bearbetning Rund Bladee, köp Round Blade Processing, Anpassad slipmaskin
